Tableau 150KN magnétique pour la fraiseuse, aimant d'ISO9001 Workholding

Product Details

Lieu d'origine: NC

Nom de marque: QHMAG

Certification: CE

Numéro de modèle: QEPM50

Payment & Shipping Terms

Quantité de commande min: Ensemble de MOQ 1

Prix: USD $1,000~$10,000

Détails d'emballage: Parenthèse et cas en bois

Délai de livraison: 15-45 jours, dépend de la conception

Conditions de paiement: L/C, T/T, Western Union, MoneyGram

Capacité d'approvisionnement: 15 ensembles par mois

Obtenez le meilleur prix
Contactez-nous maintenant
Specifications
Mettre en évidence:

table magnétique workholding pour la fraiseuse

,

Aimant 150KN workholding

,

Aimant ISO9001 workholding

Application:
Fixage de l'objet sur la machine de commande numérique par ordinateur
Puissance:
Électrique
Caractéristique:
Aucun dommages avec l'objet et les outils
Garantie de qualité:
1 an
Certification:
CE, ISO9001
économie d'énergie:
Employez seulement électrique au moment du fixage et d'unclamping
Nombre de mâchoires:
Adapté aux besoins du client
Matériel:
Acier inoxydable
Application:
Fixage de l'objet sur la machine de commande numérique par ordinateur
Puissance:
Électrique
Caractéristique:
Aucun dommages avec l'objet et les outils
Garantie de qualité:
1 an
Certification:
CE, ISO9001
économie d'énergie:
Employez seulement électrique au moment du fixage et d'unclamping
Nombre de mâchoires:
Adapté aux besoins du client
Matériel:
Acier inoxydable
Description

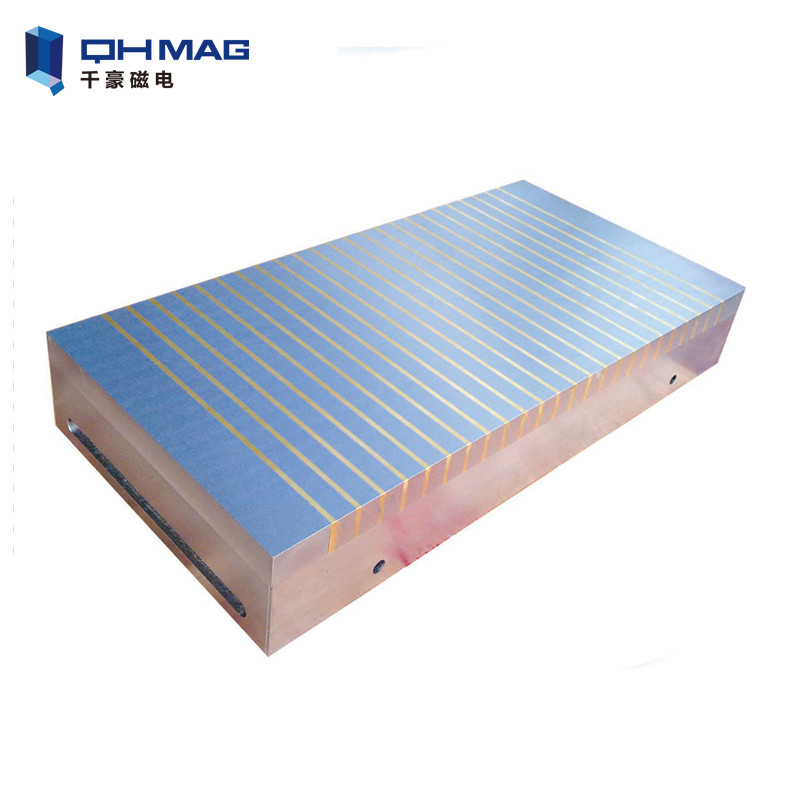

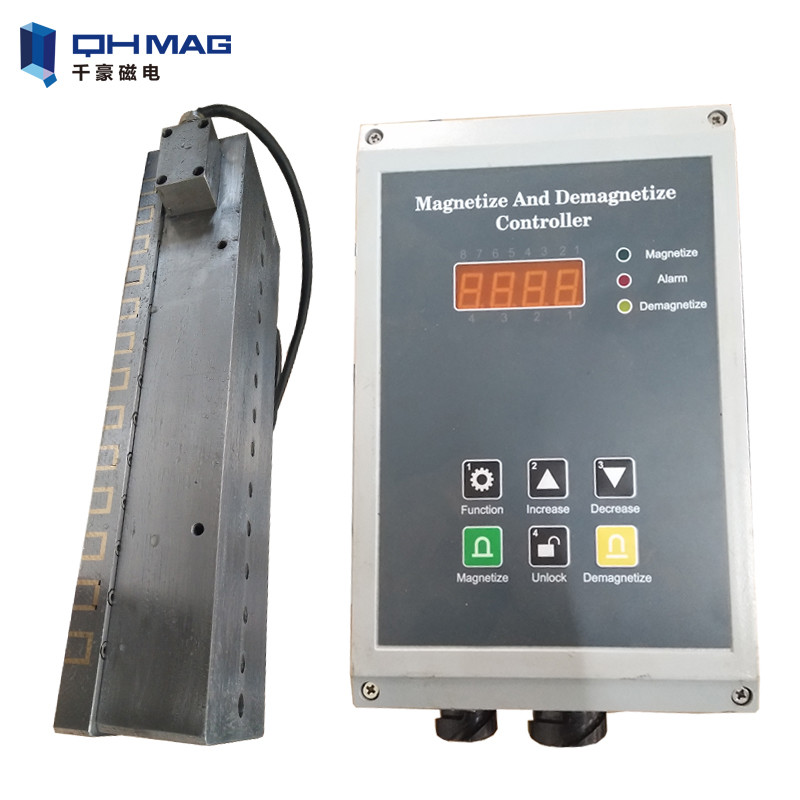

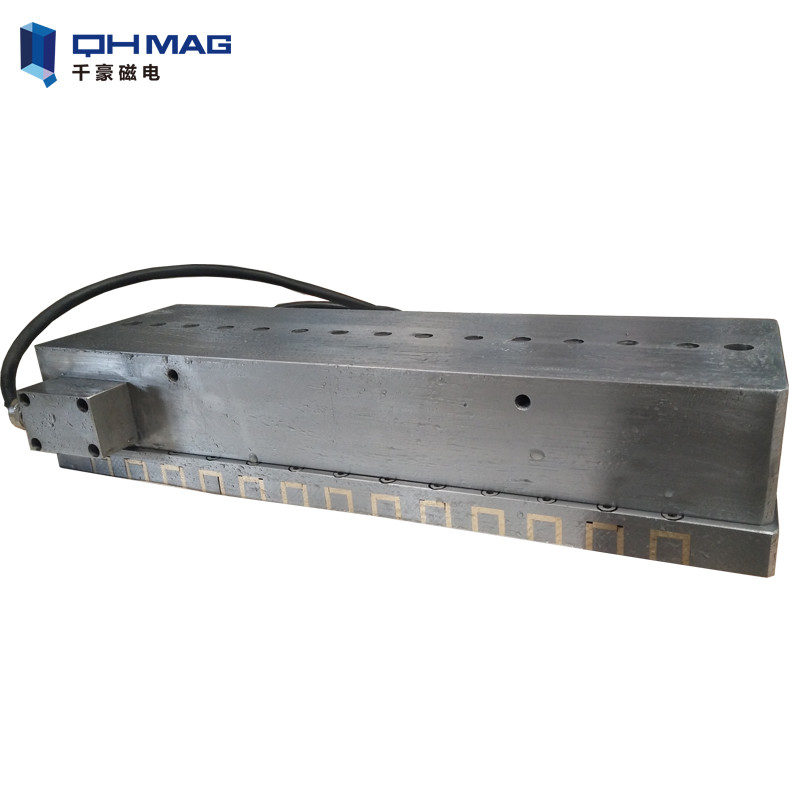

Tableau 150KN magnétique pour la fraiseuse, aimant d'ISO9001 Workholding

Mandrin électromagnétique permanent pour rectifier la commande numérique par ordinateur usinant le Tableau magnétique de Workholding



Quel est électro mandrin magnétique permanent ?



L'électro table magnétique permanente est très utilisée dans le tour, la fraiseuse, l'aléseuse, la machine de meulage, le mandrin de téléphone portable, l'assemblée traitant etc., utilisant le traitement global, l'intérieur sans pièces mobiles, avec de haute résistance et la rigidité élevée, peut rencontrer toutes sortes de course de machine et de divers types pièces d'aspiration traitante, forte et parfaite à haute précision, la force magnétique maximum jusqu'à 16kgf/cm2.



Comparé à la bride traditionnelle, le mandrin à un aimant permanent élimine le besoin de la vis, plateau et il est facile installer l'autre montage, le morceau de travail, pour réaliser un traitement dégrossi par 5 de fixage, traitement en différé rapide pour améliorer l'efficacité de production. Avec l'utilisation du bloc magnétique élastique, la déformation du morceau de travail peut facilement saisir le traitement, et la force d'adsorption est uniforme, ne fera pas la déformation d'effort de morceau de travail.





Tableau 150KN magnétique pour la fraiseuse, aimant d'ISO9001 Workholding 0



Chuck Solution Drawing de meulage



Tableau 150KN magnétique pour la fraiseuse, aimant d'ISO9001 Workholding 1



Tableau 150KN magnétique pour la fraiseuse, aimant d'ISO9001 Workholding 2Tableau 150KN magnétique pour la fraiseuse, aimant d'ISO9001 Workholding 3Tableau 150KN magnétique pour la fraiseuse, aimant d'ISO9001 Workholding 4

Tableau 150KN magnétique pour la fraiseuse, aimant d'ISO9001 Workholding 5





Électro principe à un aimant permanent



Tableau 150KN magnétique pour la fraiseuse, aimant d'ISO9001 Workholding 6







Chuck Technical Parameter magnétique



Nombres Modèle Largeur
(millimètre)
Longueur (millimètres) Taille
(millimètre)
Taille de Polonais (millimètres) Nombre de Polonais (PCs) Poids (kilogrammes)
1 QEPM 50-2434 240 340 58 50 12 40
2 QEPM50-2449 240 490 58 50 18 50
3 QEPM 50-2464 240 640 58 50 24 70
4 QEPM 50-2479 240 790 58 50 30 90
5 QEPM 50-2494 240 940 68 50 36 120
6 QEPM50-24109 240 1090 68 50 42 140
7 QEPM 50-3034 300 340 58 50 16 50
8 QEPM 50-3049 300 490 58 50 24 70
9 QEPM 50-3064 300 640 58 50 32 90
10 QEPM 50-3079 300 790 58 50 40 110
11 QEPM 50-3094 300 940 68 50 48 150
12 QEPM50-30109 300 1090 68 50 56 1/0
13 QEPM 50-3634 360 340 58 50 20 60
14 QEPM 50-3649 360 490 58 50 30 80
15 QEPM 50-3664 360 640 58 50 40 110
16 QEPM50-3679 360 790 58 50 50 130
17 QEPM 50-3694 360 940 68 50 60 170
18 QEPM50-36109 360 1090 68 50 70 200
19 QEPM 50-4234 420 340 58 50 24 70
20 QEPM 50-4249 420 490 58 50 36 95
21 QEPM 50-4264 420 640 58 50 48 120
22 QEPM50-4279 420 790 58 50 60 150
23 QEPM 50-4294 420 940 68 50 72 200
24 QEPM50-42109 420 1090 68 50 84 230
25 QEPM 50-4834 480 340 58 50 28 80
26 QEPM 50-4849 480 490 58 50 42 90
27 QEPM 50-4864 480 640 58 50 56 120
28 QEPM 50-4879 480 790 58 50 70 1O
29 QEPM 50-4894 480 940 68 50 84 170
30 QEPM50-48109 480 1090 68 50 98 190





Avantages de mandrin magnétique





1. Force magnétique forte, usinage de haute précision

L'aspiration maximum 13-16kg de Tableau/² de cm, est environ 2 fois le surgeon magnétique ordinaire de s'assurer que le montage d'objet ne sera pas un décalage clair, en raison du processus de traitement n'exige pas l'alimentation d'énergie, ainsi ce produit n'existe pas déformation thermique, garantissent effectivement l'exactitude de traitement.



2. Protection de l'environnement de forte sécurité, économiseuse d'énergie et

Le surgeon de centre d'usinage au cours du travail n'exige pas l'électricité, ne se fonde pas sur les objets à un aimant permanent d'aspiration d'aspiration, pour éviter le système électromagnétique dans la panne de courant soudaine et d'endommager la perte magnétique de l'objet et le risque de tomber l'objet. Comme surgeon à un aimant permanent seulement dans le processus de magnétisation et de démagnétisation d'ici 1-2 secondes de l'utilisation de l'électricité, travail sans utilisation de toute énergie et produire la force sûre, forte et efficace, économique et favorable à l'environnement.

Ce nouveau type de disque de centre d'usinage de commande numérique par ordinateur dans la puissance instantanée après l'aimant permanent peut être objet durci plaçant le traitement, l'application du courant inverse, vous ne peut démolir l'objet enlevé, sûr et économiseur d'énergie, facile à utiliser, aucuns hausse de la température et changement, traitant la haute d'exactitude.

Soutien important. Dans la théorie, l'unité du montage à un aimant permanent maintenant la force de 150 KN, bien plus grande que la force de coupure, même la surface inégale de la fourrure, mais également sûr pour sucer, même si la qualité meunière de l'objet durci durci 52 par HRC, le même travail normal de boîte.





3. Épargnez le coût, aucun coût de maintenance.

Phénomène de fuite de flux magnétique. Le montage à un aimant permanent électromagnétique dans l'aspiration maintenant le processus, mais là est force magnétique sur la surface du montage, l'autre surface n'existe pas le phénomène de fuite de flux magnétique, non seulement l'outil sans aucun effet, et enlève l'objet, le montage et l'objet n'existera pas entretien, puisque le système a un électro dispositif mécanique interne de démagnétisation, l'objet et le montage peut être automatiquement démagnétisé.



4. Facile à utiliser.

L'avantage du montage à un aimant permanent est que l'objet plaçant et maintenant est très commode, n'a pas besoin de l'opération encombrante et laborieuse de main d'oeuvre. En même temps, parce que la force d'aspiration est seulement en dessous de l'objet, l'objet n'a pas besoin d'utiliser de plaque de presseur maintenant, pour éviter la force de fixage provoquée par la déformation et les éraflures d'objet. Le montage à un aimant permanent peut réaliser l'ajustement automatique de l'objet. En même temps, il peut réaliser la machine-outil sans vibration coupant, le meulage, fraisant et ainsi de suite, qui peut prolonger la durée de vie de la machine.
